TSF4 de Cugnaï Empty TSF4 de Cugnaï

Message  Alspace le Dim 3 Déc - 19:38

TSF4 de Cugnaï Gallery_4692_4192_40962


Au sommaire de ce reportage :

  1. Historique : le télésiège 2 places de Cugnaï
  2. Cugnaï, desserte de ski de piste et de free-ride
  3. Ligne et infrastructures du télésiège de Cugnaï
  4. Cugnaï, desserte de grand ski



Historique : le télésiège 2 places de Cugnaï

L’aménagement du secteur d’altitude de Solaise a commencé en 1942 avec la mise en service du téléphérique de Solaise. Ce secteur a commencé a prendre de l'ampleur dans les années 1960 avec la construction de nombreux téléskis dans le cirque surplombé par la pointes des Leissières. Le plus connu d'entre-eux était le téléski 3000 qui a été mis en service en 1962 et desservait des pentes très abruptes.

En 1976, le secteur de Solaise a été agrandi vers le rocher de Solaise avec la construction du télésiège 2 places de Cugnaï par Yan Lift-Engineering. Grâce à ce nouveau téléporté, une longue piste rouge a été ouverte et l'itinéraire hors-piste du vallon de Cugnaï a été pour la première fois accessible directement depuis le sommet d’une remontée mécanique. Cet appareil, long de plus de 2 kilomètres partait à proximité des gares aval des téléskis du Glacier et tirait droit vers le rocher de Solaise, dont les contreforts étaient accessibles après plus de 13 minutes de montée.
En 1983, le tracé du télésiège de Cugnaï a été raccourci de plus de 350 mètres de longueur par l'aval. Cette modification a permis de libérer de la place dans l'aire de départ des téléskis du Glacier pour préparer le remplacement de ces derniers l'année suivante.

TSF4 de Cugnaï Gallery_4692_4192_229623
La gare aval du télésiège de Cugnaï (cliquez sur l'image pour afficher le reportage dédié à cet appareil).

TSF4 de Cugnaï Gallery_4692_4192_243534
La ligne (cliquez sur l'image pour afficher le reportage dédié à cet appareil).

TSF4 de Cugnaï Gallery_4692_4192_513536

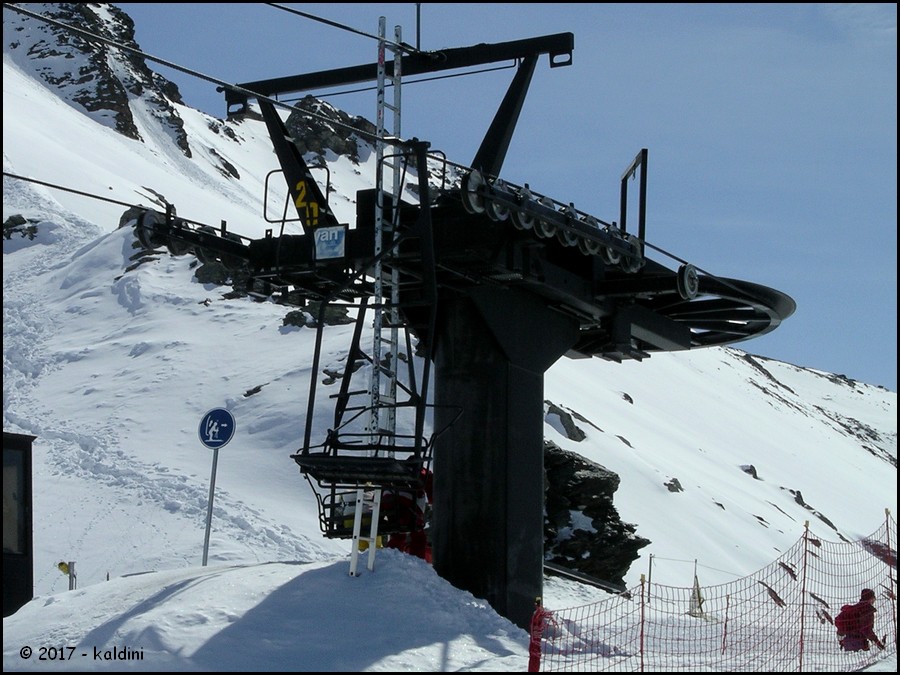

La gare amont (cliquez sur l'image pour afficher le reportage dédié à cet appareil).

Après 30 ans de bons et loyaux services, le télésiège de Cugnaï a été remplacé par un nouveau téléporté sur un tracé bien plus court. Le tracé a été raccourci d'environ 1000 mètres par l'aval et déplacé de quelques mètres sur la gauche. Ce nouvel itinéraire permet de diminuer de moitié le temps de montée et donc de faciliter les rotations sur la piste rouge de Cugnaï. Néanmoins, l'accès à la gare aval du télésiège fixe de Cugnaï s'effectue désormais uniquement par le télésiège du Glacier via la piste bleue de Saint-Jacques et non plus directement par gravité depuis la Tête de Solaise.

Lien vers le sujet de la construction du télésiège de Cugnaï : https://www.remontees-mecaniques.net/forums/index.php?showtopic=1550


Cugnaï, desserte de ski de piste et de free-ride

Le télésiège de Cugnaï est situé sur les hauteurs du secteur de Solaise, surplombé par la pointe de l’Ouillette. Il se place sur un versant souvent à l’ombre en début de saison, favorisant une bonne conservation de la neige. Seule une piste de ski propre est accessible par rotations avec ce télésiège.
Pour les amateurs de ski freeride, la combe de l’Envers de Cugnaï est directement accessible à la sortie du télésiège. Ce spot étant facile d’accès, il est très rapidement tracé et il peut être difficile de trouver des espaces vierges en fin de journée. Le retour au sommet de Cugnaï s’effectue depuis la fin de cet itinéraire par l’enchaînement des télésièges du Manchet Express et du Glacier. Pour ceux désirant continuer vers le front de neige du bas de Solaise, un itinéraire hors-piste est également possible.

TSF4 de Cugnaï Gallery_4692_4192_16205
L’envers de Cugnaï.

Revenons-en à la seule piste accessible par ce télésiège : la piste rouge de Cugnaï. Piste sympathique et pas trop fréquentée disposant d’un profil changeant. Après un court mur dès les premiers mètres, la descente est ponctuée par quelques pentes et replats jusqu’au départ du télésiège de Cugnaï.

TSF4 de Cugnaï Gallery_4692_4192_19102
Situation du télésiège de Cugnaï sur le plan des pistes de Val d’Isère.



Voici donc les caractéristiques de cet appareil :

Caractéristiques administratives

TSF-Télésiège à pinces fixes : CUGNAÏ
Maître d'œuvre : AIM
Maître d'ouvrage : STVI (Société des Téléphériques de Val d’Isère)
Exploitant : VAL D’ISERE TÉLÉPHÉRIQUES
Constructeur : MONTAVAL
Année de construction : 2006

Caractéristiques d’exploitation

Saison d'exploitation : Hiver
Capacité : 4 personnes
Débit à la montée : 1200 personnes/heure
Vitesse d'exploitation maximale : 2,3 m/s
Sens de la montée : Par la gauche

Caractéristiques géométriques

Altitude aval : 2678 m
Altitude amont : 2900 m
Dénivelée : 222 m
Longueur développée : 800 m
Longueur horizontale : 756 m
Portée la plus longue : 136 m
Pente moyenne : 29,37 %
Pente maximale : 61,88 %
Temps de trajet : 5 minutes 48 secondes

Caractéristiques techniques

Emplacement motrice : Amont
Type de motorisation : Asynchrone
Puissance développée : 126 kW
Emplacement tension : Aval
Type de tension : Hydraulique
Nombre de vérin : 1
Tension nominale : 15 000 daN
Pression nominale : 92,30 bar
Nombre de pylônes : 9
Largeur de la voie : 4,5 m

Caractéristiques des véhicules

NOTE : Véhicules de service en commun avec l’ancien télésiège de la Datcha.

Type de véhicules : ARCEAU SKIRAIL
Nombre de véhicules : 59 + 1 véhicule de service
Masse à vide : 160 kg
Espacement : 12 secondes
Dispositif d'accouplement : Pince fixe YAN LIFTS

Caractéristiques du câble

NOTE : câble récupéré du télésiège de la Madeleine.

Année de fabrication : 2005
Année de pose : 2006
Fabricant : TYCSA
Diamètre : 40,50 mm
Composition : 6x26 fils
Type d'âme : Compacte
Section du câble : 703 mm²
Section du toron : 117 mm²
Résistance à la rupture : 134 000 daN


Ligne et infrastructures du télésiège de Cugnaï

La gare aval

La gare aval du télésiège de Cugnaï est située à 2678 mètres d’altitude, à l’arrivée de la piste bleue de Saint-Jacques et à la fin de la rouge de Cugnaï.
Nous retrouvons ici une gare retour-tension bipode assurant la tension dynamique du câble par le biais d’un unique vérin hydraulique.

TSF4 de Cugnaï Gallery_4692_4192_144046
La gare aval dans son environnement vue depuis la piste bleue de Saint-Jacques.

TSF4 de Cugnaï Gallery_4692_4192_76309

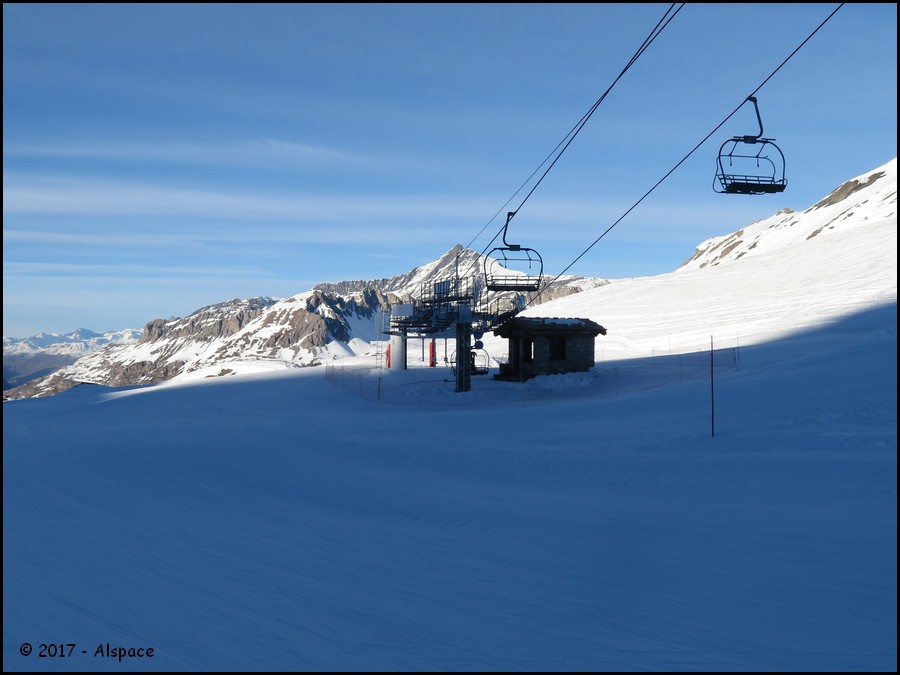

La gare aval vue de trois quarts avant.

TSF4 de Cugnaï Gallery_4692_4192_27799
De plus près.

TSF4 de Cugnaï Gallery_4692_4192_32157
Vue de profil depuis la fin de la piste rouge de Cugnaï.

TSF4 de Cugnaï Gallery_4692_4192_263303

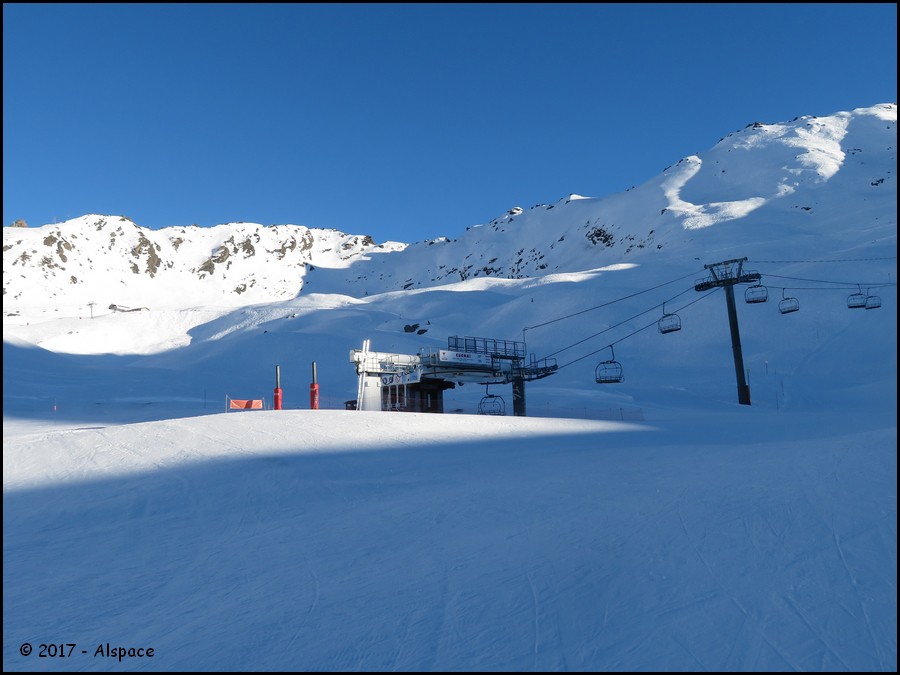

Vue de trois quarts arrière.

TSF4 de Cugnaï Gallery_4692_4192_157013

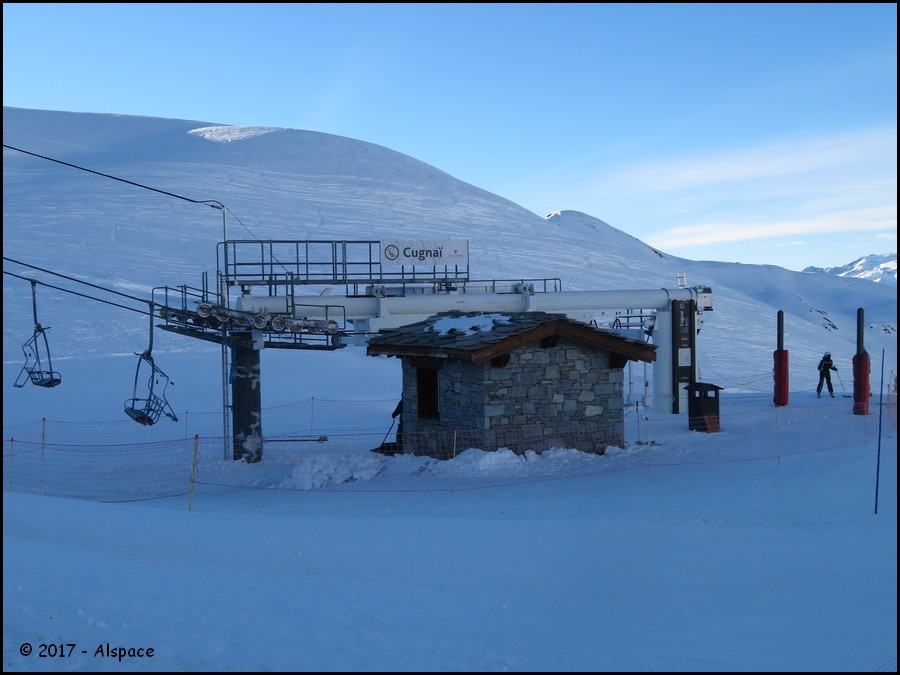

Vue de l’autre côté.

TSF4 de Cugnaï Gallery_4692_4192_127933
De trois quarts arrière.

TSF4 de Cugnaï Gallery_4692_4192_378612
Vue arrière.



La ligne

La ligne du télésiège de Cugnaï est longue de 800 mètres. La montée se décompose en 3 parties : entre la gare aval et le pylône 2 la pente est faible. Entre les pylônes 2 et 6, la pente se renforce régulièrement. Le pylône 6 imprime la pente maximale du tracé, qui dure jusqu’au passage du pylône 8. Enfin, entre le pylône 8 et la gare amont, la pente est décroissante.

Montaval a équipé la ligne de 9 pylônes, dont 8 supports et 1 support-compression :


  • P1 : 8S/8S
  • P2 : 8S/4S
  • P3 : 8S/4S
  • P4 : 8S/4S
  • P5 : 8S/4S
  • P6 : 4SC/4SC
  • P7 : 8S/4S
  • P8 : 8S/8S
  • P9 : 8S/8S


TSF4 de Cugnaï Gallery_4692_4192_357599

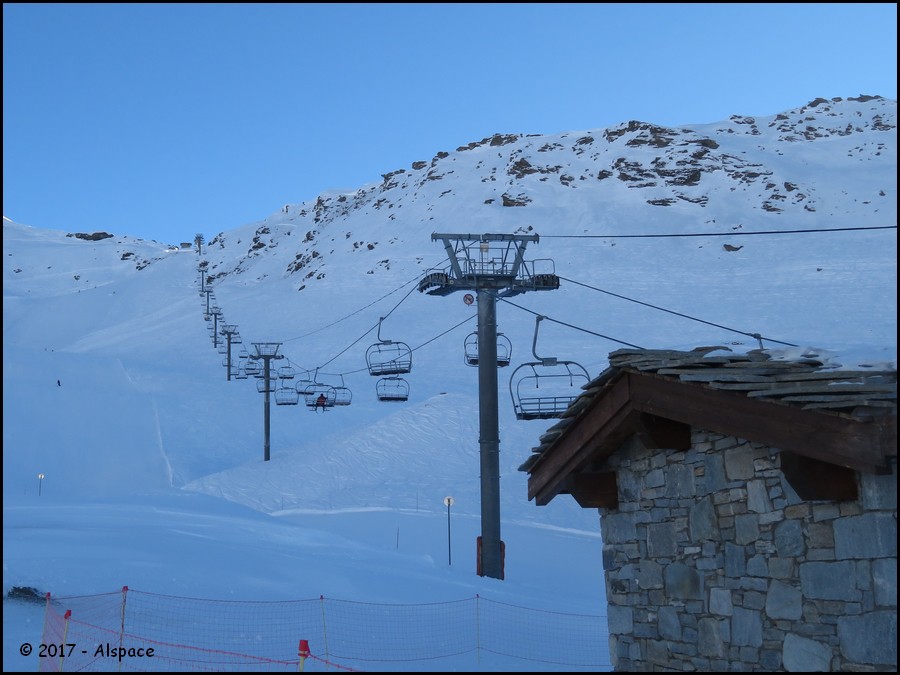

Ligne depuis la gare aval.

TSF4 de Cugnaï Gallery_4692_4192_193065
P1.

TSF4 de Cugnaï Gallery_4692_4192_104667

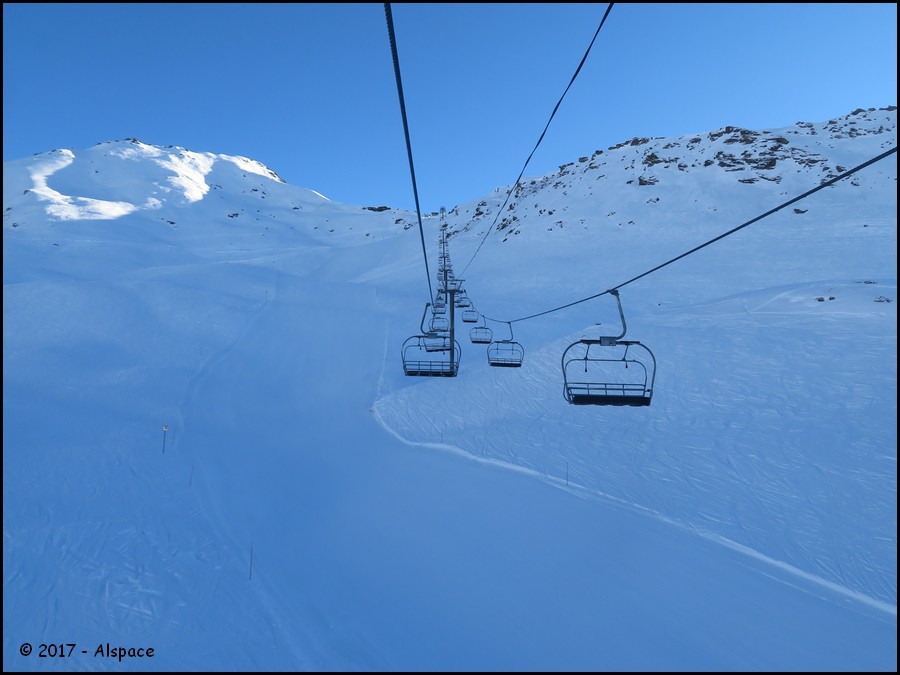

Portée vers le pylône 2 et survol de la fin de la piste rouge de Cugnaï.

TSF4 de Cugnaï Gallery_4692_4192_157089
P2.

TSF4 de Cugnaï Gallery_4692_4192_303579
Portée vers le pylône 3.

TSF4 de Cugnaï Gallery_4692_4192_88310
P3.

TSF4 de Cugnaï Gallery_4692_4192_284120

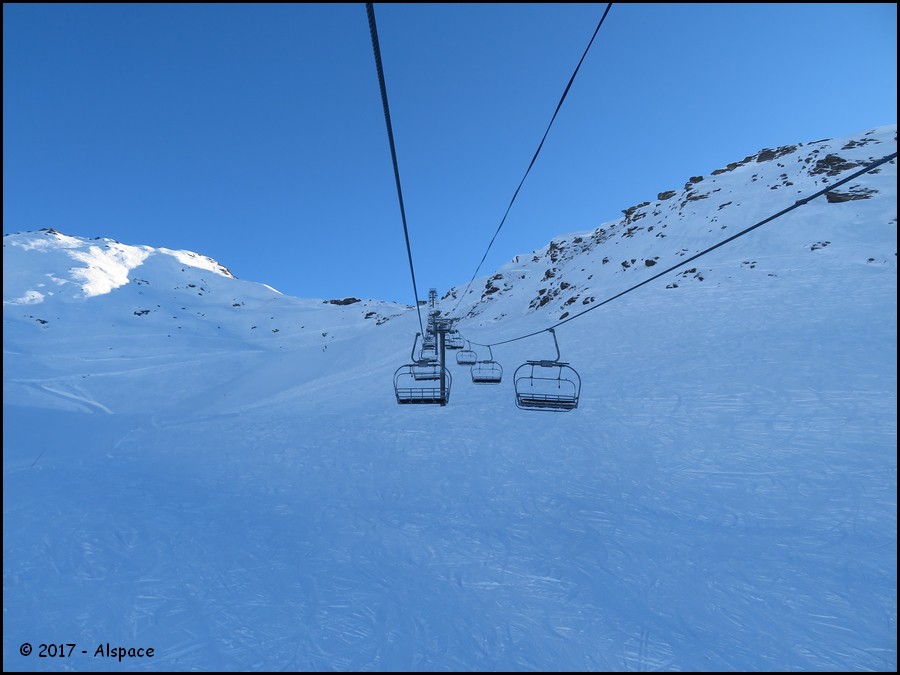

Portée vers le pylône 4.

TSF4 de Cugnaï Gallery_4692_4192_28954

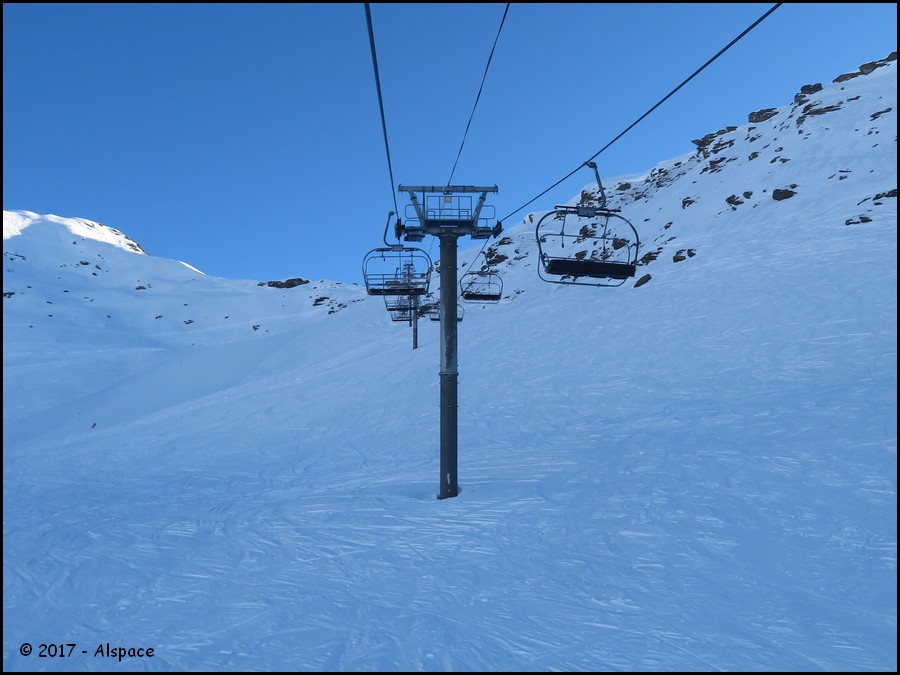

P4.

TSF4 de Cugnaï Gallery_4692_4192_12005

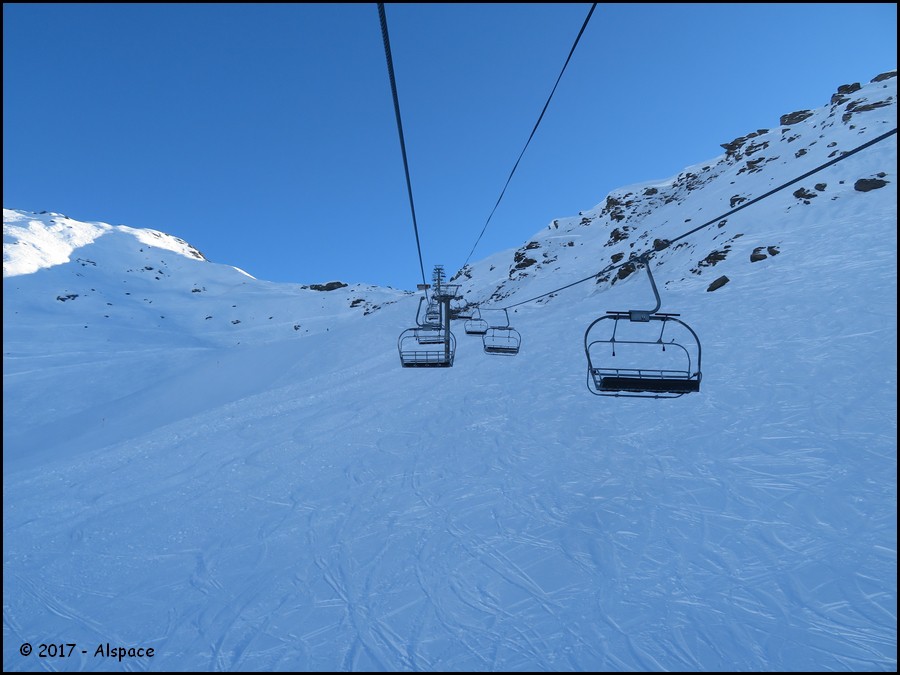

Portée vers le pylône 5.

TSF4 de Cugnaï Gallery_4692_4192_152786

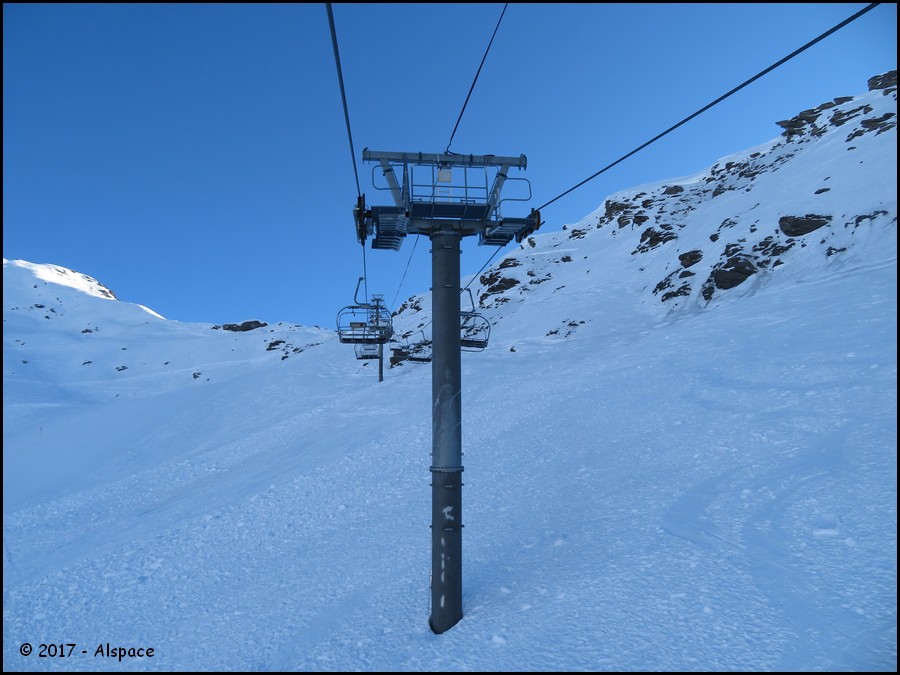

P5.

TSF4 de Cugnaï Gallery_4692_4192_247302
Vue arrière.

TSF4 de Cugnaï Gallery_4692_4192_80582

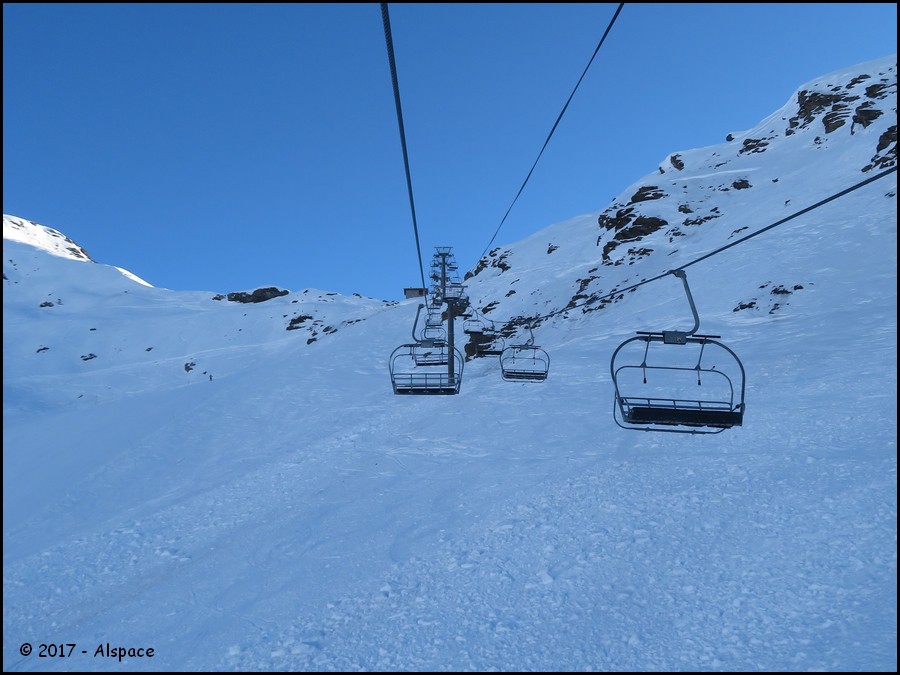

Portée vers le pylône 6.

TSF4 de Cugnaï Gallery_4692_4192_71968

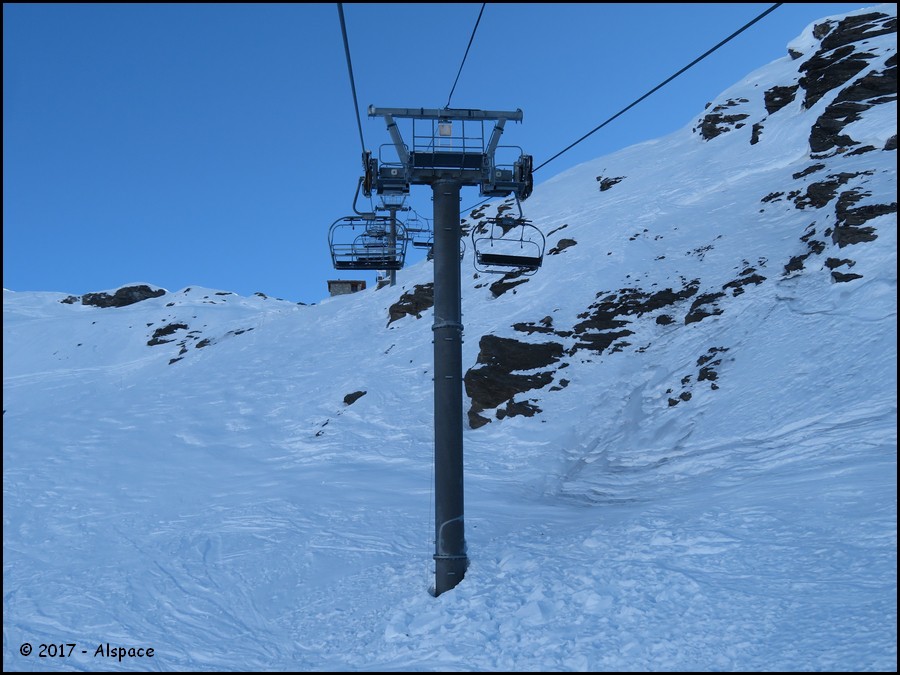

P6.

TSF4 de Cugnaï Gallery_4692_4192_297403

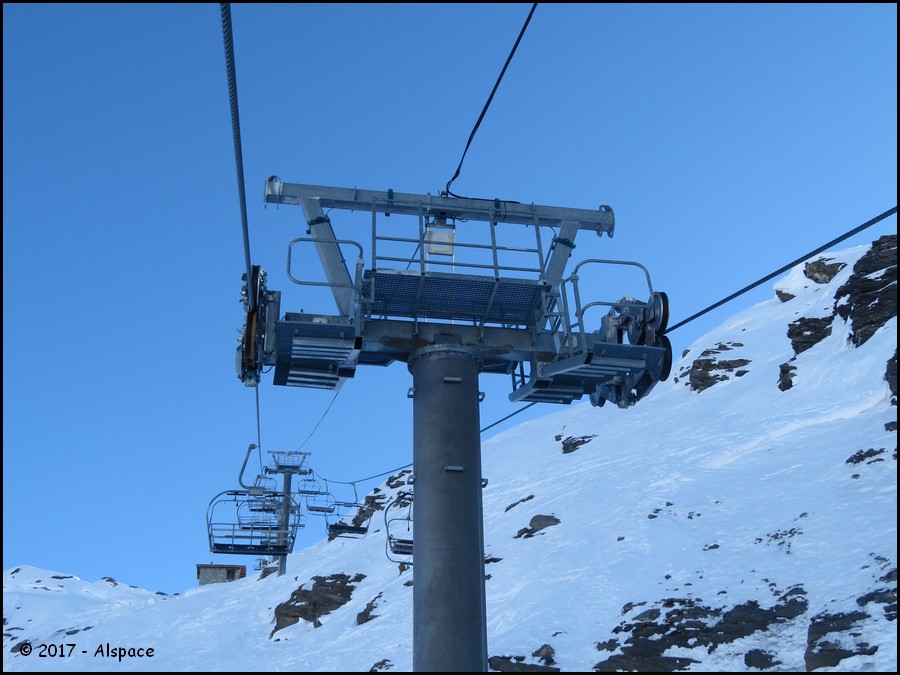

Tête du pylône 6.

TSF4 de Cugnaï Gallery_4692_4192_68011

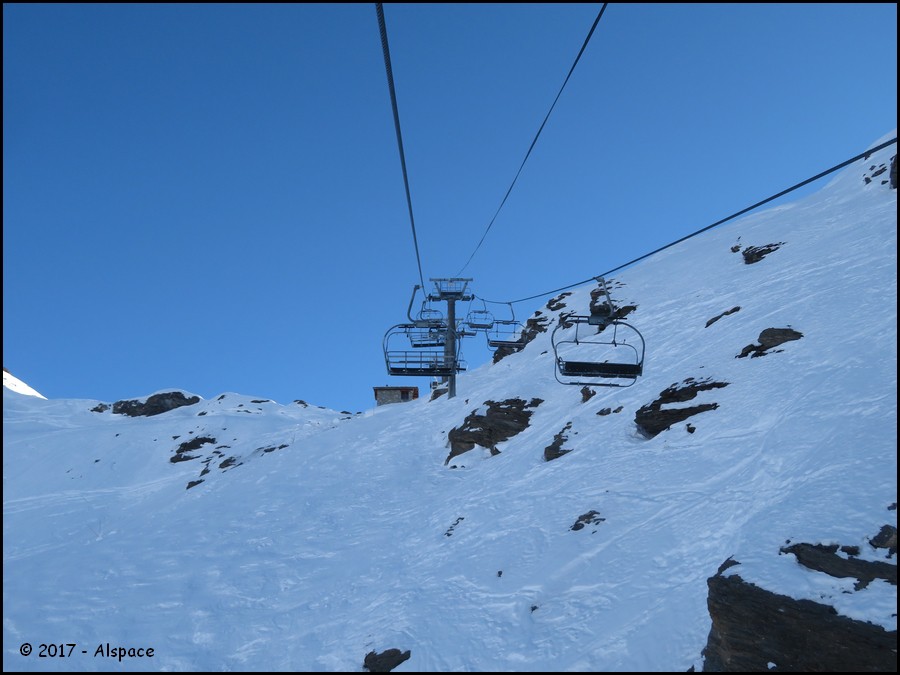

Portée vers le pylône 7.

TSF4 de Cugnaï Gallery_4692_4192_7834
P7.

TSF4 de Cugnaï Gallery_4692_4192_297117

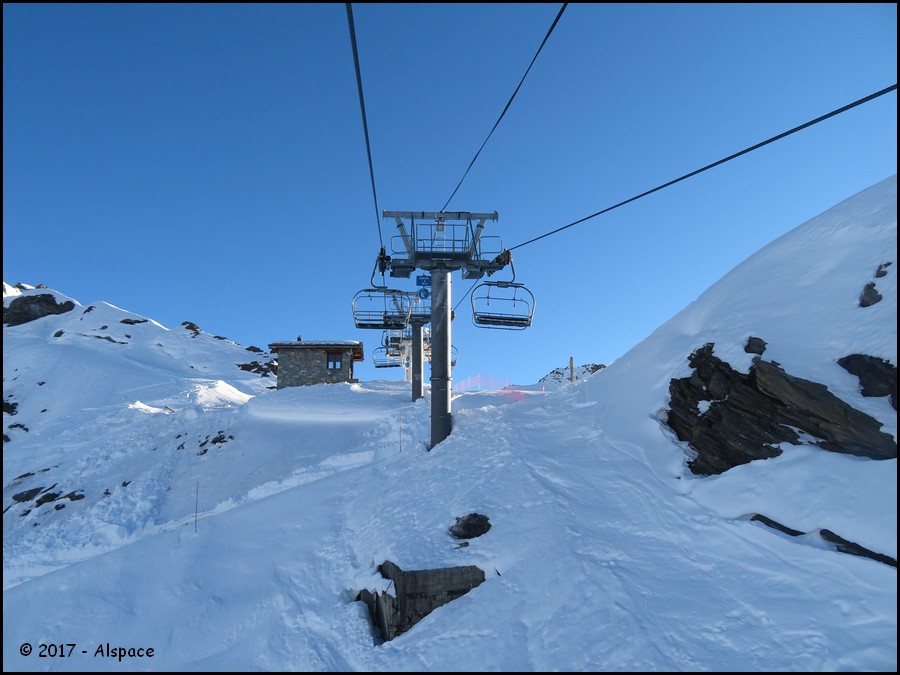

Courte portée vers le pylône 8.

TSF4 de Cugnaï Gallery_4692_4192_80232
P8.

TSF4 de Cugnaï Gallery_4692_4192_307012

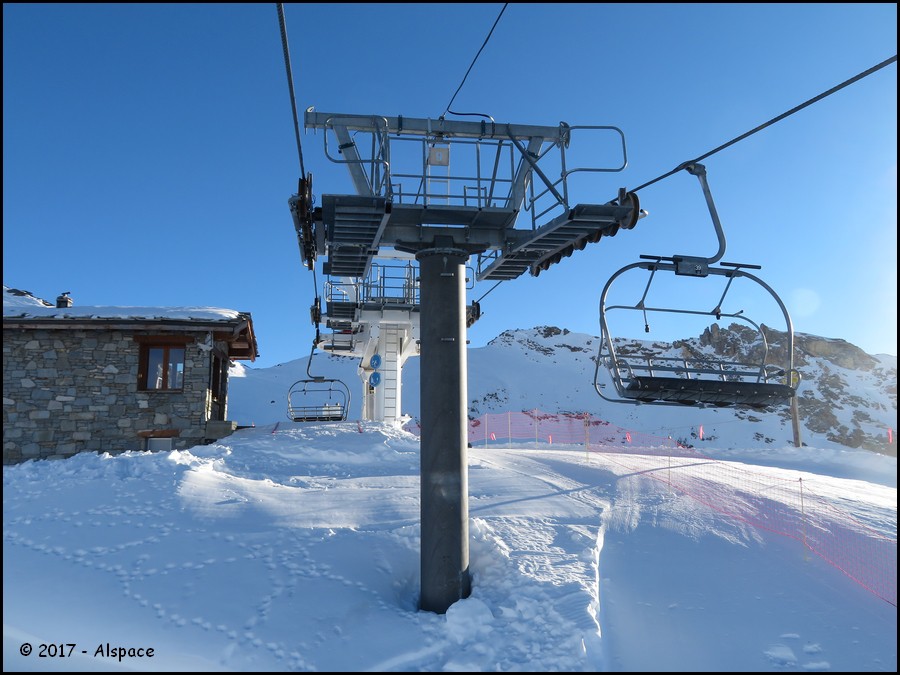

P9.



La gare amont

La gare amont est située à 2900 mètres d’altitude, sous le sommet de la pointe de l’Ouillette (3092 mètres d’altitude).
On retrouve une station motrice fixe.

TSF4 de Cugnaï Gallery_4692_4192_172207
Gare amont depuis la ligne.

TSF4 de Cugnaï Gallery_4692_4192_26044

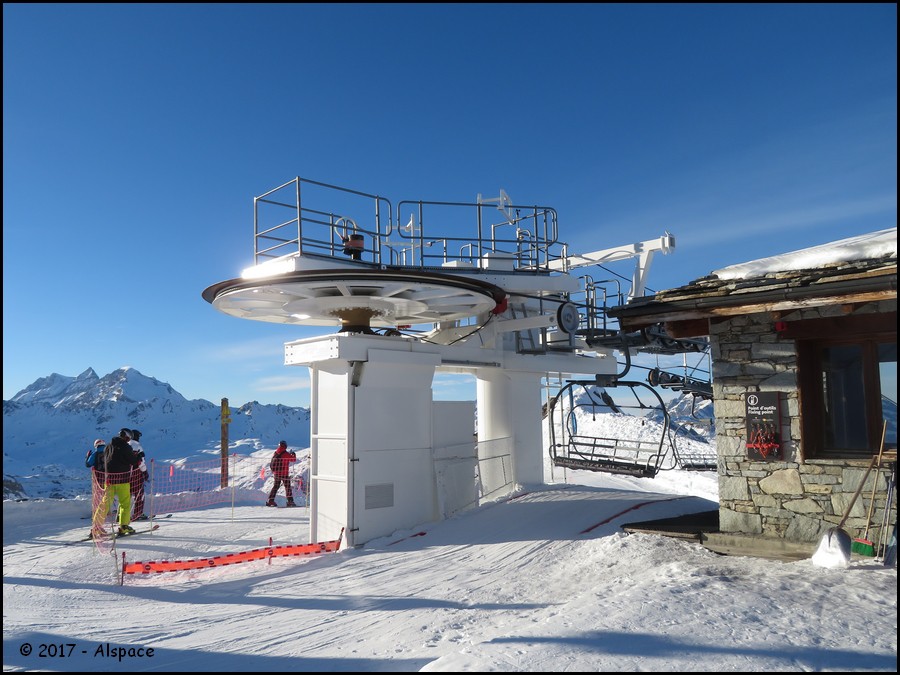

Vue sur son flanc gauche.

TSF4 de Cugnaï Gallery_4692_4192_41795

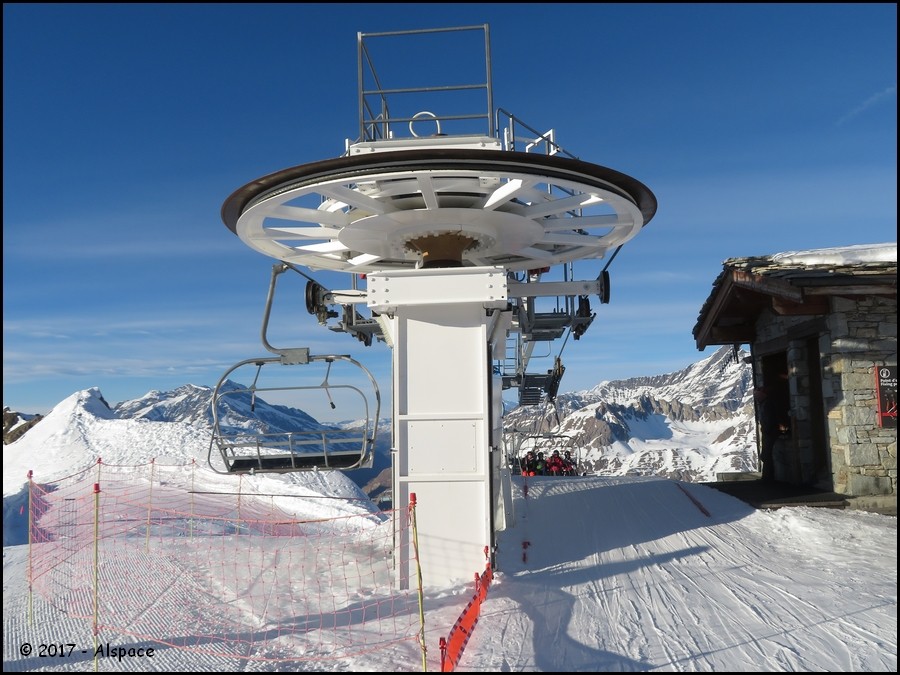

Vue arrière.

TSF4 de Cugnaï Gallery_4692_4192_455187
De l’autre côté.

TSF4 de Cugnaï Gallery_4692_4192_180613
Vue de plus bas.

TSF4 de Cugnaï Gallery_4692_4192_147864
Vue de trois quarts avant depuis le haut du mur de la piste rouge de Cugnaï.



Véhicules et pinces

Le télésiège de Cugnaï est équipé de 59 sièges Arceaux 4 places fournis par Skirail. Ils sont reliés au câble par des pinces fixes YAN.

TSF4 de Cugnaï Gallery_4692_4192_76347

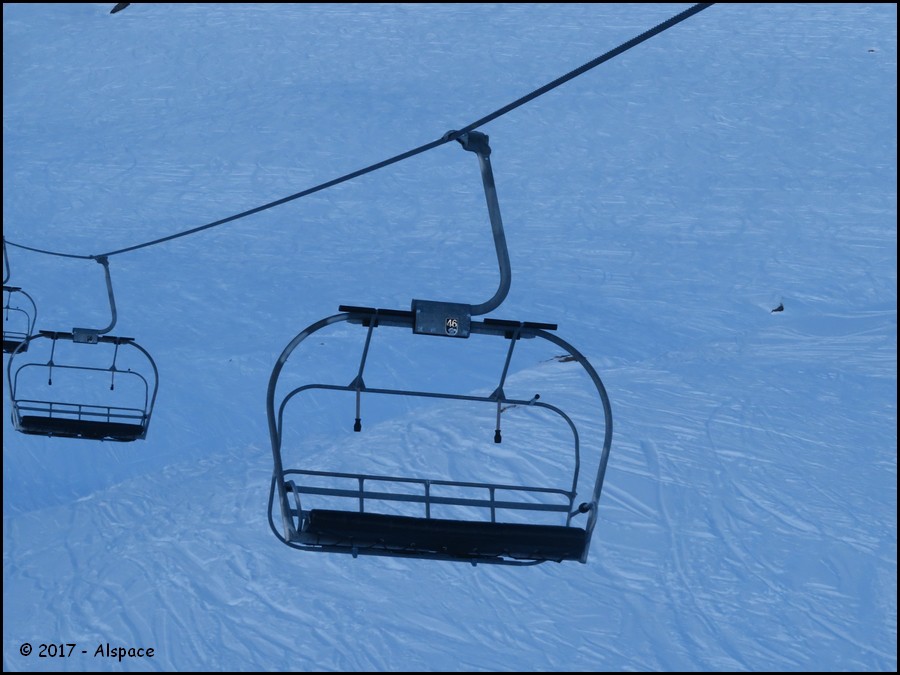

Un siège en ligne.

TSF4 de Cugnaï Gallery_4692_4192_210408
Vu de trois quarts.

TSF4 de Cugnaï Gallery_4692_4192_192298

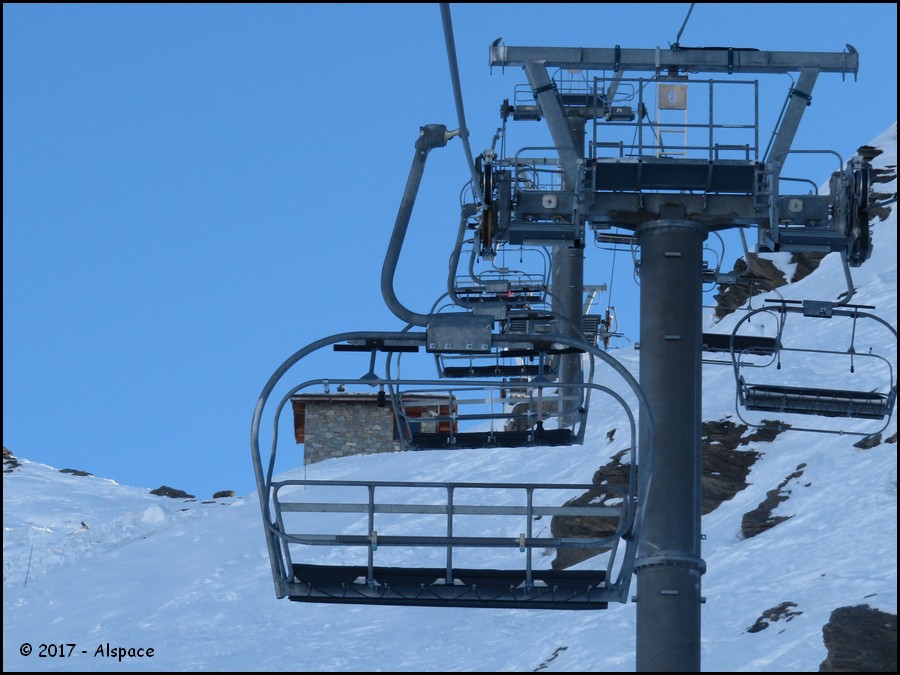

Vue arrière d’un siège.

TSF4 de Cugnaï Gallery_4692_4192_228233

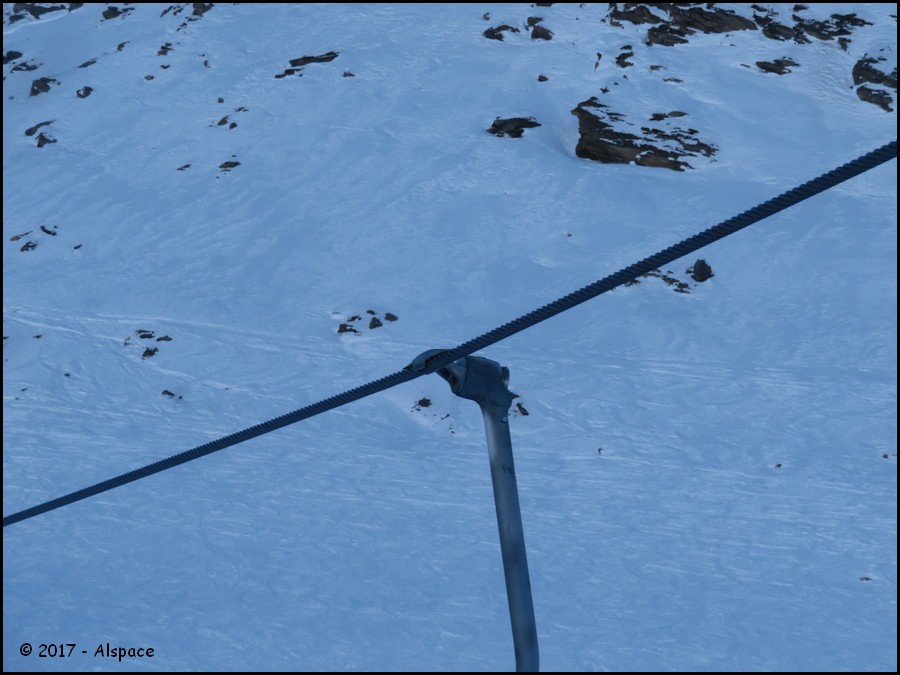

Une pince en ligne.

TSF4 de Cugnaï Gallery_4692_4192_103831
Une pince vue de dessous.



Autres vues

TSF4 de Cugnaï Gallery_4692_4192_106464
La fin de la ligne.

TSF4 de Cugnaï Gallery_4692_4192_864
Le pylône 8.

TSF4 de Cugnaï Gallery_4692_4192_176602

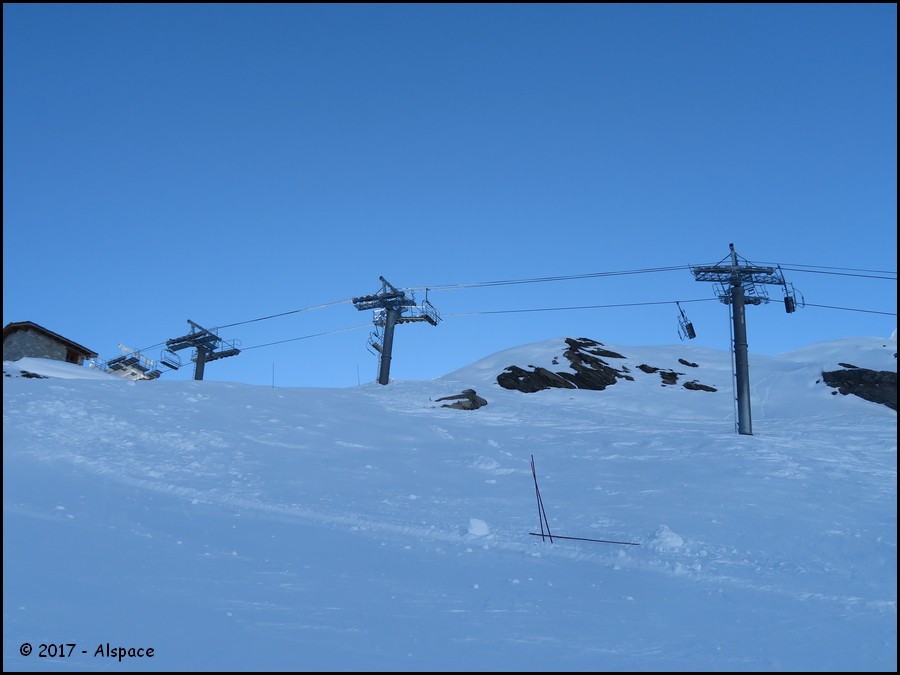

Les trois derniers pylônes.

TSF4 de Cugnaï Gallery_4692_4192_582

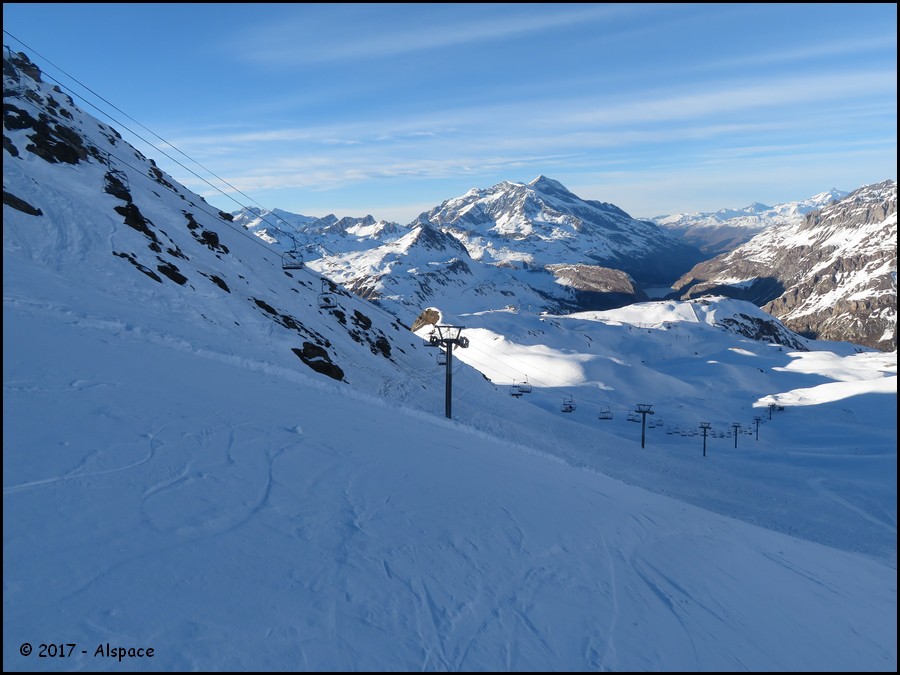

Vue sur la partie basse de la ligne jusqu’au pylône 6.

TSF4 de Cugnaï Gallery_4692_4192_340914
Le pylône 4.

TSF4 de Cugnaï Gallery_4692_4192_88663

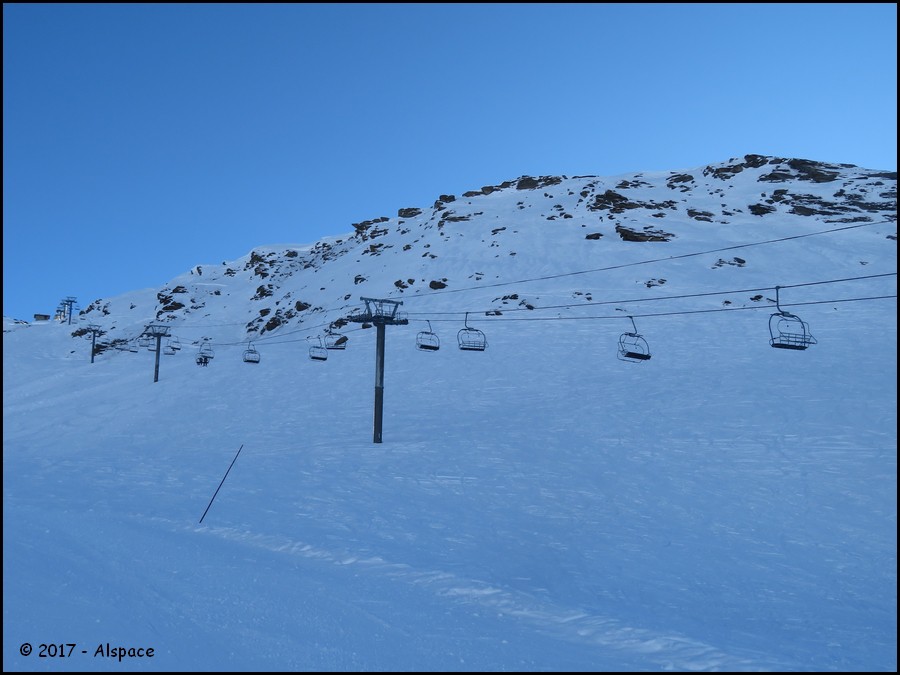

La partie haute de la ligne à partir du pylône 4.

TSF4 de Cugnaï Gallery_4692_4192_158748
La ligne jusqu’au pylône 3.

TSF4 de Cugnaï Gallery_4692_4192_142360
Passage sous la ligne au niveau du pylône 2.

TSF4 de Cugnaï Gallery_4692_4192_82041

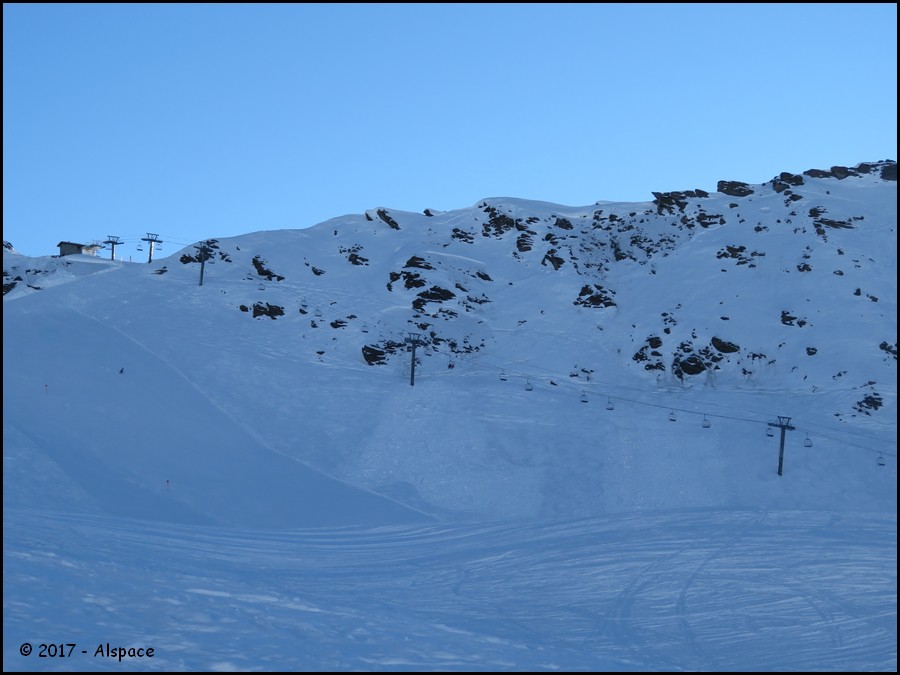

Le haut de la ligne depuis la piste bleue de Saint-Jacques.

TSF4 de Cugnaï Gallery_4692_4192_247012
Le tout début de la ligne depuis la même piste.

TSF4 de Cugnaï Gallery_4692_4192_96166
Le pylône 1.

TSF4 de Cugnaï Gallery_4692_4192_258431

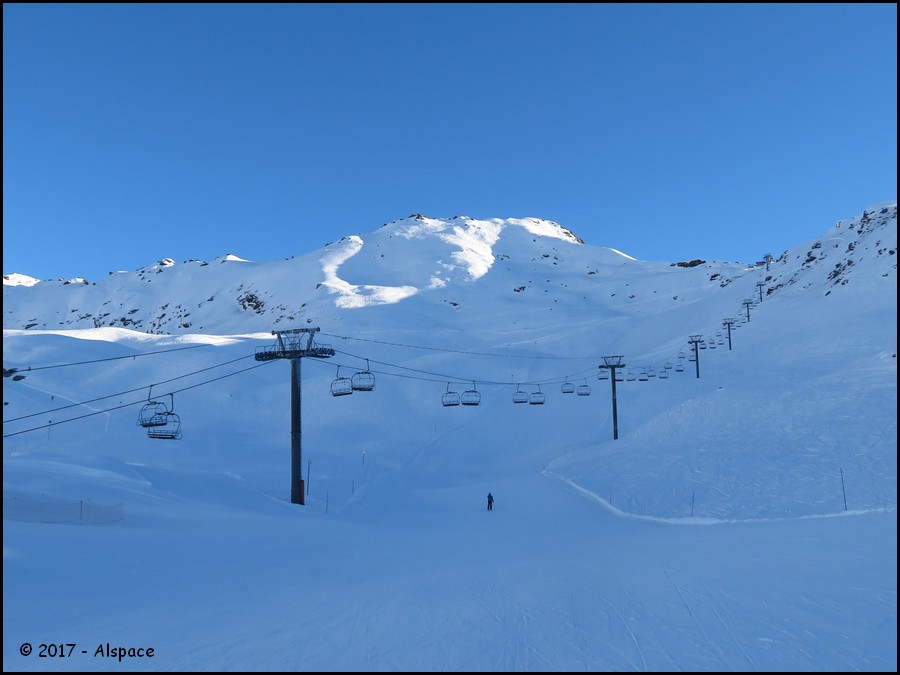

Le développement de la ligne depuis les environs de la gare aval.


Cugnaï, desserte de grand ski

Cugnaï est un appareil utilisé uniquement par de bons skieurs. En effet, sa desserte de ski propre se limite à une unique piste rouge le longeant sur toute sa longueur. Pour de nombreux clients, Cungaï est très utile pour rejoindre un spot de free-ride classique à Val d’Isère : l’envers de Cugnaï.
En résumé, le télésiège de Cugnaï est un appareil tout à fait adapté à sa tâche. Relativement court et possédant un débit faible, il est très rare d’y avoir de l’attente à son départ.

TSF4 de Cugnaï Gallery_4692_4192_42923

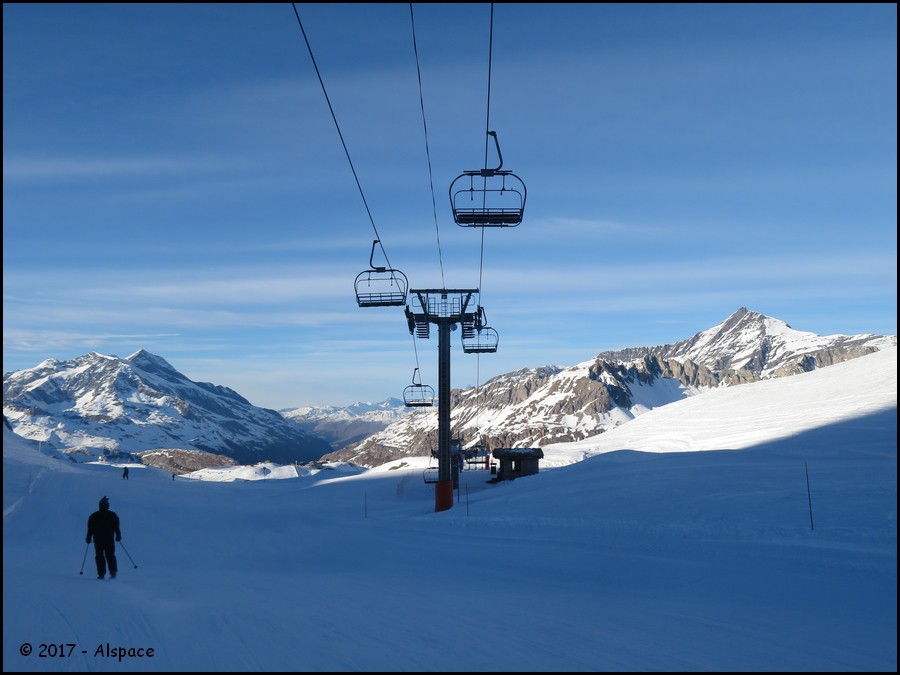

Cugnaï, un court télésiège desservant de belles pentes.


Je tiens à remercier Bovinant pour la bannière ainsi que kaldini pour ses photos de l'ancien appareil.

Bannière : Bovinant
Texte et mise en page : Alspace
Photos : Alspace
Date des photos : 18 décembre 2016.
